Transformador de corrente LZZW-12 1
Transformador de corrente LZZW-12 1

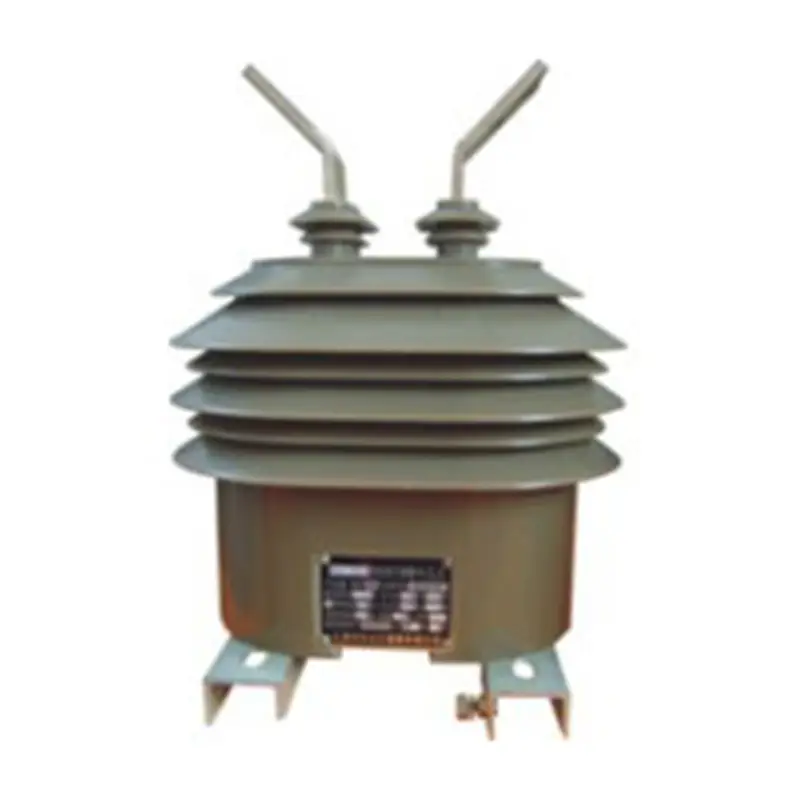

Transformador de corrente LZZW-12

Os transformadores de instrumento de corrente do tipo suporte LZZW-12 são totalmente encapsulados e fundidos em resina epóxi. Os transformadores são projetados para sistemas de energia elétrica com frequência nominal de 50 Hz/60 Hz e tensão nominal de 12 kV. O desempenho dos produtos atende aos padrões IEC60044-1 e GB1208-2006. Os produtos são aplicados na medição de energia elétrica, controle de tensão e proteção de relés

    Opa ...!

    Nenhum dado de produto.

    vá para a página inicial

    Padrões de Execução

    图片1 (3)

    especificação técnica

    1  Temperatura ambiente:-25℃~40℃;

    Nota: Ao personalizar a fabricação, a temperatura ambiente pode ser tão baixa quanto -40 ℃.

    2.Altitude:≤1000m;

    3. Classe de poluição:IV;



    ● Nível de isolamento nominal: 12/42/75kV.

    Corrente nominal do enrolamento secundário: 5A/1A.

    A corrente nominal e a classe de precisão são exibidas na tabela abaixo.

    O nível de descarga parcial (PADA) atende à norma IEC 60044-1.

    Quando o transformador está funcionando com computador, o limite inferior da carga secundária pode ser tão baixo quanto 1VA para classes de precisão 0,2 e 0,5.


    1502244698523039934 - 副本
    1502244698523039934 - 副本

    Recurso de estrutura

    1. Núcleos e enrolamentos são fundidos em resina epóxi.

    2. Os núcleos do transformador são fabricados em material magnético de alta qualidade.

    3. O transformador é fixado à placa base por quatro parafusos.

    4. O grampo aterrado aparafusado está localizado na placa de base do transformador.

    5. Os terminais secundários são cobertos por uma capa protetora.

    6. Devido ao alto nível de isolamento, pode funcionar normalmente em condições úmidas e de Poluição II.

    7. Os núcleos e enrolamentos são fundidos juntos.

    8. Três formas opcionais de instalação, correspondentes à versão do produto A/B/C.

    9. Os terminais de saída do enrolamento primário e do enrolamento secundário são marcados respectivamente como P1,P2 e S1,S2.

    10. O caso em que a corrente primária vai de P1 para P2 e a corrente secundária flui de S1 para S2 através do circuito externo é chamado de polaridade subtrativa. O circuito secundário não deve estar aberto quando a corrente primária estiver fluindo. Caso contrário, será gerada uma alta tensão.

    11. Os transformadores são equipados com enrolamento primário e enrolamentos secundários. Os enrolamentos são fixados à barra do núcleo de ferro por fundição,

    12. Para os dois enrolamentos secundários, o primeiro serve para fins de medição ou proteção; a outra é para ser conectada em uma conexão delta aberto em um sistema trifásico.

    13. A saída do enrolamento primário é isolada da terra até um nível correspondente.

    14. A placa terminal secundária é coberta por uma tampa transparente de plástico.

    Especificação técnica

    Avaliado
    Voltagem
    razão (V)

    Precisão
    Aulas
    combinação

    Saída nominal (VA)

    1s térmico
    atual
    (ka)

    Avaliado
    Dinâmico
    corrente (kA)

    0.2S

    0.2

    0.5S

    0.5

    10P10

    50

    0.2S
    0.5S
    0.2
    0.5S
    10P10

    10

    10

    15

    15

    15

    9

    22.5

    75

    15

    37.5

    100

    18

    45

    150

    25

    62.5

    200

    28

    70

    300

    40

    100

    400

    40

    100

    500

    60
    60
    60

    130
    130
    130

    600

    630

    Dimensão do esboço

    未标题-1 (4)
    未标题-1 (4)
