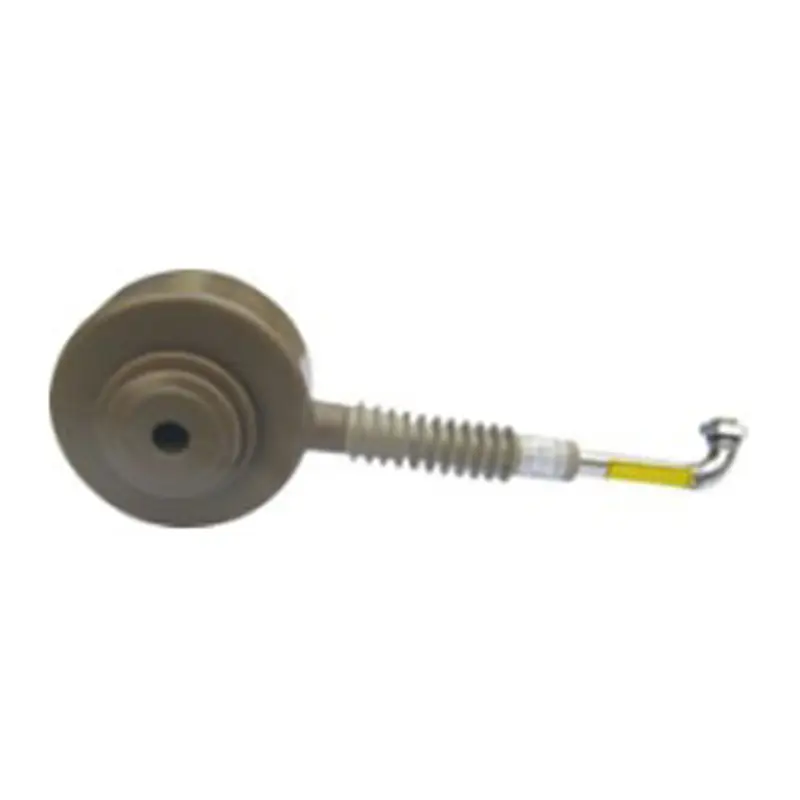

Transformador de corrente LZW32-12/24/36

Os transformadores de corrente do tipo externo LZW32 são feitos de borracha de silicone ou resina epóxi. Eles são projetados para fins de medição elétrica e proteção de relés

investigação

Escreva uma crítica

Padrões de Execução

Recurso de estrutura

Esta série de transformadores de potencial é feita de epóxi vazando toda a estrutura de isolamento de vedação Envolvido por uma cinta de aço silício laminado e através do processo de recozimento, o núcleo de ferro, juntamente com o enrolamento primário e o enrolamento secundário, é formado por vazamento de epóxi. Este transformador possui excelentes desempenhos à prova de sujeira e resistência à umidade. O terminal de conexão secundário está equipado com uma caixa de terminais de proteção, que possui 3 direções de saída diferentes. É conveniente na fiação, à prova de sujeira e à prova de ladrões.

Especificação técnica

Tipo	Relação de tensão nominal (V)	Classe de saída nominal			Saída máxima (VA)
Tipo	Relação de tensão nominal (V)	0.2	0.5	1	Saída máxima (VA)
JDZW-12	11000/110	40	80	240	600
JDZJW-12	11000//3/110//3/110/3	25	40	180	500

Especificação técnica

1. Nível de isolamento:

12kV:12/42/75kV;24kV:24/50/125kV; 36kV: 36/70/170kV;

2 Padrão: IEC60044-1;

3. Frequência nominal: 50 Hz ou 60 Hz:

4. Corrente secundária nominal:5 ou 1A;

Razão atual (A)	Saída secundária nominal (VA)		Corrente térmica de curto prazo (KA/S)	Corrente Dinâmica (KA)
Razão atual (A)	5P10	10P10	Corrente térmica de curto prazo (KA/S)	Corrente Dinâmica (KA)
50-100	10	10	9	22.5
75-150	10	10	13.5	33.7
100-200	15	15	18	45
150-300			27	67.5
100-400			36	90
400-630			50	125

Desenho de contorno
