ساسون للكهرباء - الشركة الرائدة في صناعة المنتجات الكهربائية ذات الجهد العالي.

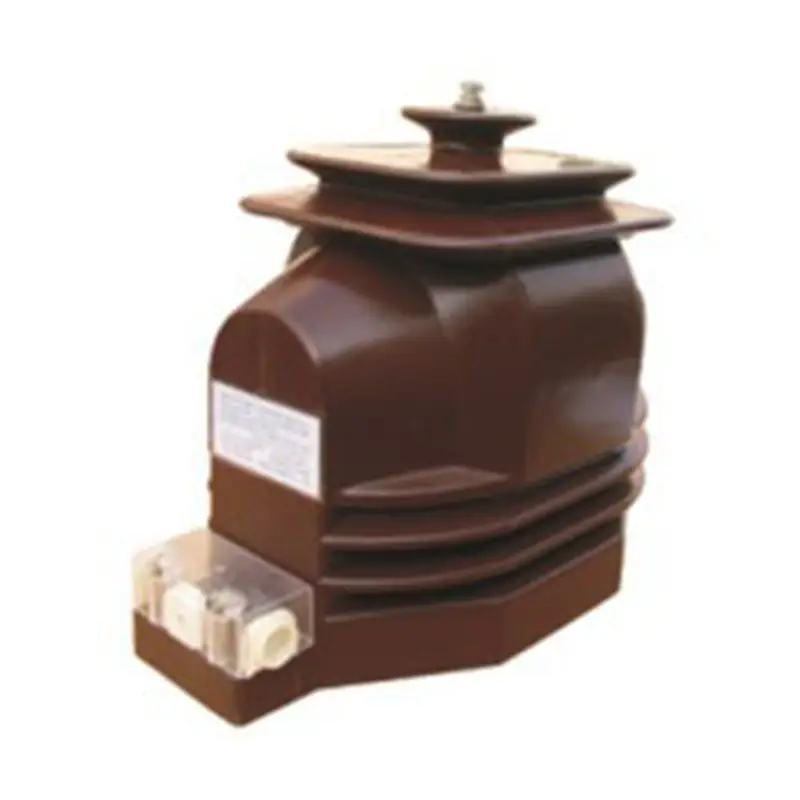

JDZ(X)11-15/20 محول الجهد 1
JDZ(X)11-15/20 محول الجهد 1

JDZ(X)11-15/20 محول الجهد

محولات الأجهزة المحتملة JDZ(X)11-15/20 محاطة بالكامل ومصبوبة في راتنجات البوكسي الإلكترونية. تم تصميم المحولات لأنظمة الطاقة الكهربائية ذات التردد المقدر 50 هرتز / 60 هرتز والجهد المقدر 15/20 كيلو فولت. وهي تستخدم ل التركيب الداخلي. أداء المنتجات يتوافق مع معايير IEC60044-2 وGB1207-2006. يتم استخدام المنتجات في قياس الطاقة الكهربائية والتحكم في الجهد وتطبيقات حماية التتابع

    وجه الفتاة...!

    لا توجد بيانات المنتج.

    الذهاب إلى الصفحة الرئيسية

    نموذج

    图片1 (5)

    المواصفات الفنية

    1  درجة الحرارة المحيطة: -25 درجة مئوية ~ 40 درجة مئوية؛

    ملحوظة: من خلال التصنيع حسب الطلب، يمكن أن تصل درجة الحرارة المحيطة إلى -40 درجة مئوية.

    2. الارتفاع: 1000 م؛

    3. فئة التلوث:الرابع؛



    ● مستوى العزل المقدر: 12/42/75 كيلو فولت.

    تصنيف تيار اللف الثانوي: 5A/1A.

    يتم عرض فئة الدقة الحالية والتصنيفية في الجدول أدناه.

    يفي مستوى التفريغ الجزئي (PADA) بالمعيار IEC 60044-1.

    عندما يعمل المحول مع الكمبيوتر، يمكن أن يصل الحد الأدنى للحمل الثانوي إلى 1VA لفئة الدقة 0.2 و0.5.


    1502244698523039934 - 副本
    1502244698523039934 - 副本

    ميزة الهيكل

    1. يتم صب النوى واللفات معًا في راتنجات الايبوكسي.

    2. يتم تصنيع قلوب المحولات من مادة مغناطيسية عالية الجودة.

    3. يتم تثبيت المحول على لوحة القاعدة بأربعة براغي.

    4. يوجد المشبك المؤرض المثبت بمسامير على لوحة قاعدة المحول.

    5. المحطات الثانوية مغطاة بغطاء واقي.

    6. كمستوى عال من العزل، يمكن أن يعمل بشكل طبيعي في حالة الرطوبة والتلوث الثاني.

    7. يتم صب النوى واللفات معًا.

    8. ثلاث طرق اختيارية للتثبيت، تتوافق مع إصدار المنتج من A/B/C.

    9. يتم تمييز أطراف مخرج الملف الأولي والملف الثانوي على التوالي على أنها P1 وP2 وS1 وS2.

    10. الحالة التي يمر فيها التيار الأساسي من P1 إلى P2 ويتدفق التيار الثانوي من S1 إلى S2 عبر دائرة خارجية، تسمى قطبية طرحية. لا ينبغي أن تكون الدائرة الثانوية مفتوحة عندما يتدفق التيار الأساسي. خلاف ذلك، سيتم توليد الجهد العالي.

    11. تم تجهيز المحولات بملفات أولية ولفائف ثانوية. ويتم تثبيت اللفات على قضيب الحديد الأساسي عن طريق الصب،

    12. بالنسبة للملفين الثانويين، الأول إما لأغراض القياس أو الحماية؛ والآخر هو توصيله باتصال دلتا مفتوح في نظام ثلاثي الطور.

    13. يتم عزل مخرج اللف الأساسي عن الأرض إلى مستوى مماثل.

    14. اللوحة الطرفية الثانوية مغطاة بغطاء شفاف مصنوع من البلاستيك.

    المواصفات الفنية

    نوع

    تصنيف الجهد
    النسبة (الخامس)

    فئة الدقة

    تصنيف الإخراج
    (VA)

    الحد من الإخراج
    (VA)

    تصنيف
    عازلة
    المستوى (كيلو فولت)

    JDZ11-15(G)

    13800/100

    25
    20
    150

    60
    100
    200

    500

    18/55/105

    15000/100

    15700/100

    JDZ11-20(G)

    20000/100

    24/65/125

    JDZ11-15(G)

    13800/100/100

    25/30
    50/5

    30/30
    50/50

    300

    18/55/105

    15000/100/100

    15700/100/100

    JDZ11-20(G)

    20000/100/100

    24/65/125

    JDZX11-15(G)

    13800//3/100//3/100/3

    25/100

    40/400

    600

    18/55/105

    15000//3/100//3/100/3

    15700//3/100/3/100/3

    0.5/6P

    60/100

    13800//3/100//3/100/3

    0.2/0.5/6P

    20/30/100

    400

    15000/3/100/3/100//3/100/3





    15700/3/100/3/100//3/100/3

    0.5/0.5/6P

    30/30/100

    JDZX11-20(G)

    20000//3/100//3/100/3

    25/100

    40/100

    600

    24/65/125

    0.5/6P

    30/30/100

    20000/3/100//3/100//3/100/3

    0.2/0.5/6P

    20/30/100

    400

    0.5/0.5/6P

    30/30/100

    JDZX11-15(G)

    13.8/3/0.1//3/0.1/3

    25/100
    80/100
    100/100

    30/100
    80/100
    150/100

    400

    18/55/105

    15//3/0.1//3/0.1/3

    15.7/3/0.1//3/0.1/3

    18//3/0.1//3/0.1/3

    JDZX11-20(G)

    20//3/0.1//3/0.1/3

    24/65/125

    نوع

    تصنيف الجهد
    النسبة (الخامس)

    فئة الدقة

    تصنيف الإخراج
    (VA)

    الحد من الإخراج
    (VA)

    تصنيف
    عازلة
    المستوى (كيلو فولت)

    JDZX11-15(G)

    13.8//3/0.1//3/0.1/3/0.1/3

    0.2/0.2/6P(3P)
    0.2/0.5/6P(3P)
    0.5/0.5/6P(3P)

    15/15/100
    20/20/100
    30/30/100

    300

    18/55/105

    15/3/0.1//3/0.1//3/0.1/3

    15.7/3/0.1/3/0.1//3/0.1/3

    18/3/0.1//3/0.1/3/0.1/3

    JDZX11-20(G)

    20/3/0.1//3/0.1//3/0.1/3

    24/65/125

    البعد المخطط التفصيلي

    未标题-1 (5)
    未标题-1 (5)
