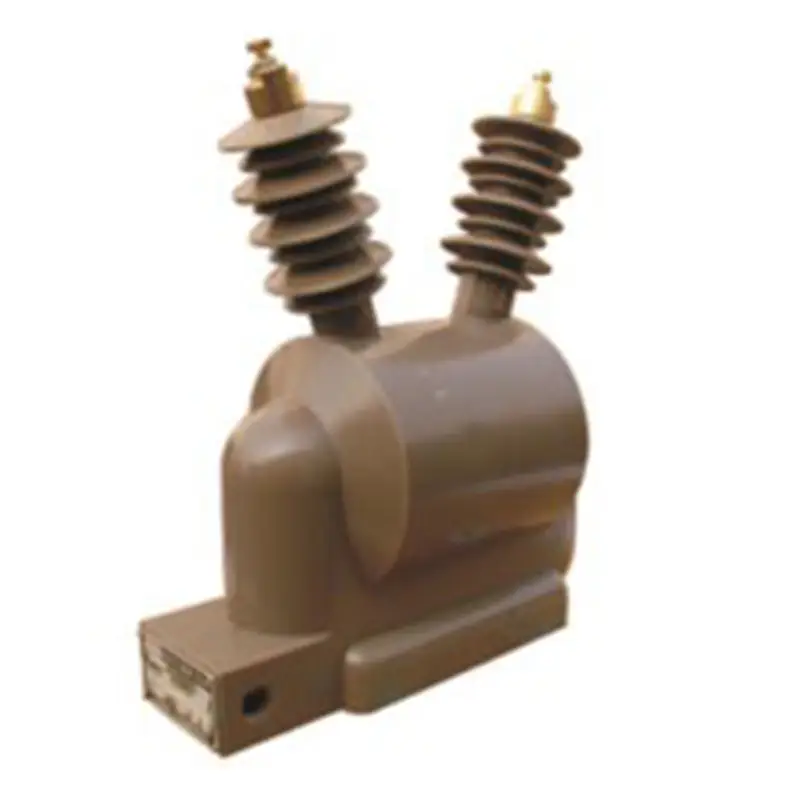

محول الجهد JDZ(J)W-15

المواصفات الفنية

1  درجة الحرارة المحيطة: -25 درجة مئوية ~ 40 درجة مئوية؛

ملحوظة: من خلال التصنيع حسب الطلب، يمكن أن تصل درجة الحرارة المحيطة إلى -40 درجة مئوية.

2. الارتفاع: 1000 م؛

3. فئة التلوث:الرابع؛

● مستوى العزل المقدر: 12/42/75 كيلو فولت.

● تصنيف تيار اللف الثانوي: 5A/1A.

● يتم عرض فئة الدقة الحالية والتصنيفية في الجدول أدناه.

● يفي مستوى التفريغ الجزئي (PADA) بالمعيار IEC 60044-1.

● عندما يعمل المحول مع الكمبيوتر، يمكن أن يصل الحد الأدنى للحمل الثانوي إلى 1VA لفئة الدقة 0.2 و0.5.

ميزة الهيكل

1. يتم صب النوى واللفات معًا في راتنجات الايبوكسي.

2. يتم تصنيع قلوب المحولات من مادة مغناطيسية عالية الجودة.

3. يتم تثبيت المحول على لوحة القاعدة بأربعة براغي.

4. يوجد المشبك المؤرض المثبت بمسامير على لوحة قاعدة المحول.

5. المحطات الثانوية مغطاة بغطاء واقي.

6. كمستوى عال من العزل، يمكن أن يعمل بشكل طبيعي في حالة الرطوبة والتلوث الثاني.

7. يتم صب النوى واللفات معًا.

8. ثلاث طرق اختيارية للتثبيت، تتوافق مع إصدار المنتج من A/B/C.

9. يتم تمييز أطراف مخرج الملف الأولي والملف الثانوي على التوالي على أنها P1 وP2 وS1 وS2.

10. الحالة التي يمر فيها التيار الأساسي من P1 إلى P2 ويتدفق التيار الثانوي من S1 إلى S2 عبر دائرة خارجية، تسمى قطبية طرحية. لا ينبغي أن تكون الدائرة الثانوية مفتوحة عندما يتدفق التيار الأساسي. خلاف ذلك، سيتم توليد الجهد العالي.

11. تم تجهيز المحولات بملفات أولية ولفائف ثانوية. ويتم تثبيت اللفات على قضيب الحديد الأساسي عن طريق الصب،

12. بالنسبة للملفين الثانويين، الأول إما لأغراض القياس أو الحماية؛ والآخر هو توصيله باتصال دلتا مفتوح في نظام ثلاثي الطور.

13. يتم عزل مخرج اللف الأساسي عن الأرض إلى مستوى مماثل.

14. اللوحة الطرفية الثانوية مغطاة بغطاء شفاف مصنوع من البلاستيك.
