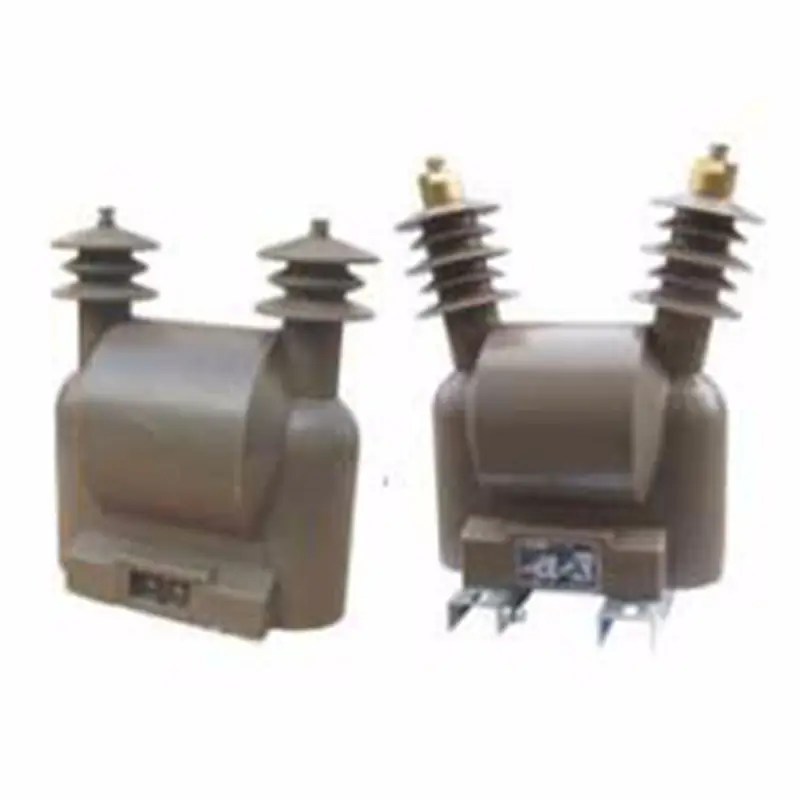

JDZ(J)W-12 محول الجهد
معايير التنفيذ
ميزة الهيكل
هذه السلسلة من المحولات المحتملة عبارة عن هيكل عازل مانع للتسرب بالكامل من الإيبوكسي محاطًا بحزام فولاذي من السيليكون المدلفن ومن خلال عملية التلدين، يتم تشكيل قلب الحديد، جنبًا إلى جنب مع اللف الأولي واللف الثانوي، عن طريق صب الإيبوكسي. يتمتع هذا المحول بأداء ممتاز مقاوم للأوساخ والرطوبة. تم تجهيز محطة التوصيل الثانوية بصندوق توصيل طرفي وقائي، والذي يحتوي على 3 اتجاهات مختلفة للمنافذ. إنه مناسب في الأسلاك، ومقاوم للأوساخ ومقاوم للسرقة.
المواصفات الفنية
1. مستوى العزل المقدر: 12/42/75 كيلو فولت؛
2. عامل طاقة الحمل المقدر: COSφ=0.8.
الجدول 1 للمخرجات الثانوية المقدرة وفئة الدقة المقابلة 1
نوع | نسبة الجهد المقدر (V) | تصنيف فئة الإخراج | الحد الأقصى للإخراج (VA) | ||
0.2 | 0.5 | 1 | |||
JDZW-12 | 11000/110 | 40 | 80 | 240 | 600 |
JDZJW-12 | 11000//3/110//3/110/3 | 25 | 40 | 180 | 500 |
الجدول 2 لجهد الصمود المستحث، يرجى الاطلاع على الجدول. الجدول 2
نوع | نسبة الجهد المقدر (V) |
الجهد التسامح المستحث
|
اختبار القدرات
|
وقت الاختبار
|
JDZ(J)W-12 | 11000/3/110//3/110/3 | 28 | 150 | 40 |
رسم الخطوط العريضة
