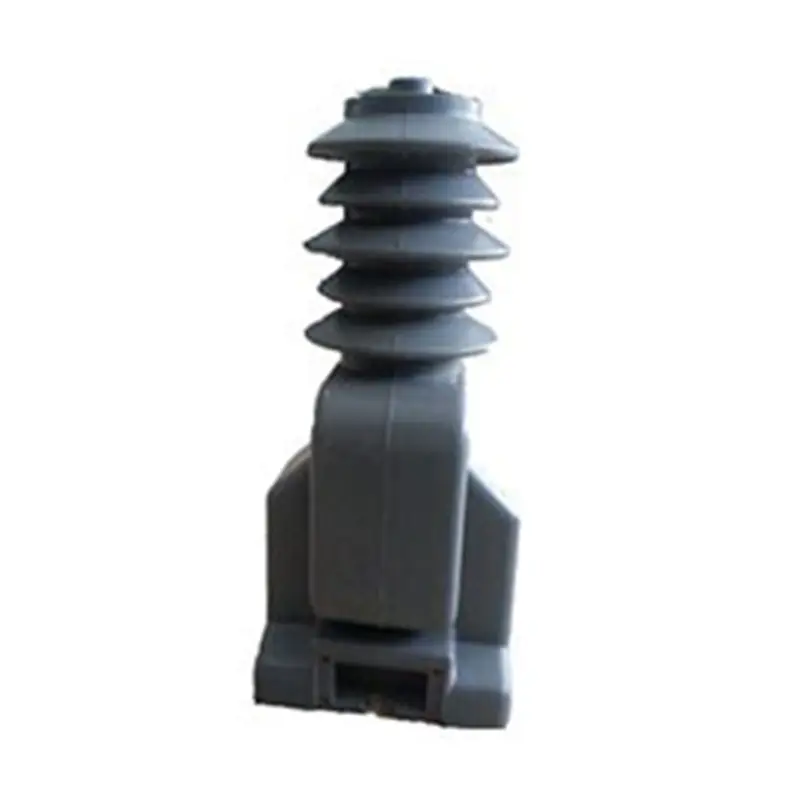

LZZBW-15 محول تيار خارجي

المواصفات الفنية

(1) مستوى العزل المقدر: 15/38/95 كيلو فولت؛

(2) المعيار: IEC60044.1-2003 المحول الحالي؛

(3) عامل طاقة التحميل: COSΦ=0.8(تأخير)؛

(4) التيار الثانوي المقدر: 5A أو 1A؛

(5) عامل حماية العداد: FS ≥10؛

(6) مسافة الزحف السطحي: التأكد من متطلبات فئة التلوث الثانية؛

(7) مستوى التفريغ الجزئي: التأكد من متطلبات GB7354-97، كهرباء التفريغ البصري أقل من 20 قطعة؛

(8) المواصفات الفنية الرئيسية على النحو التالي:

ميزة الهيكل

1. يتم صب النوى واللفات معًا في راتنجات الايبوكسي.

2. يتم تصنيع قلوب المحولات من مادة مغناطيسية عالية الجودة.

3. يتم تثبيت المحول على لوحة القاعدة بأربعة براغي.

4. يوجد المشبك المؤرض المثبت بمسامير على لوحة قاعدة المحول.

5. المحطات الثانوية مغطاة بغطاء واقي.

6. كمستوى عال من العزل، يمكن أن يعمل بشكل طبيعي في حالة الرطوبة والتلوث الثاني.

7. يتم صب النوى واللفات معًا.

8. ثلاث طرق اختيارية للتثبيت، تتوافق مع إصدار المنتج من A/B/C.

9. يتم تمييز أطراف مخرج الملف الأولي والملف الثانوي على التوالي على أنها P1 وP2 وS1 وS2.

10. الحالة التي يمر فيها التيار الأساسي من P1 إلى P2 ويتدفق التيار الثانوي من S1 إلى S2 عبر دائرة خارجية، تسمى قطبية طرحية. لا ينبغي أن تكون الدائرة الثانوية مفتوحة عندما يتدفق التيار الأساسي. خلاف ذلك، سيتم توليد الجهد العالي.

11. تم تجهيز المحولات بملفات أولية ولفائف ثانوية. ويتم تثبيت اللفات على قضيب الحديد الأساسي عن طريق الصب،

12. بالنسبة للملفين الثانويين، الأول إما لأغراض القياس أو الحماية؛ والآخر هو توصيله باتصال دلتا مفتوح في نظام ثلاثي الطور.

13. يتم عزل مخرج اللف الأساسي عن الأرض إلى مستوى مماثل.

14. اللوحة الطرفية الثانوية مغطاة بغطاء شفاف مصنوع من البلاستيك.
