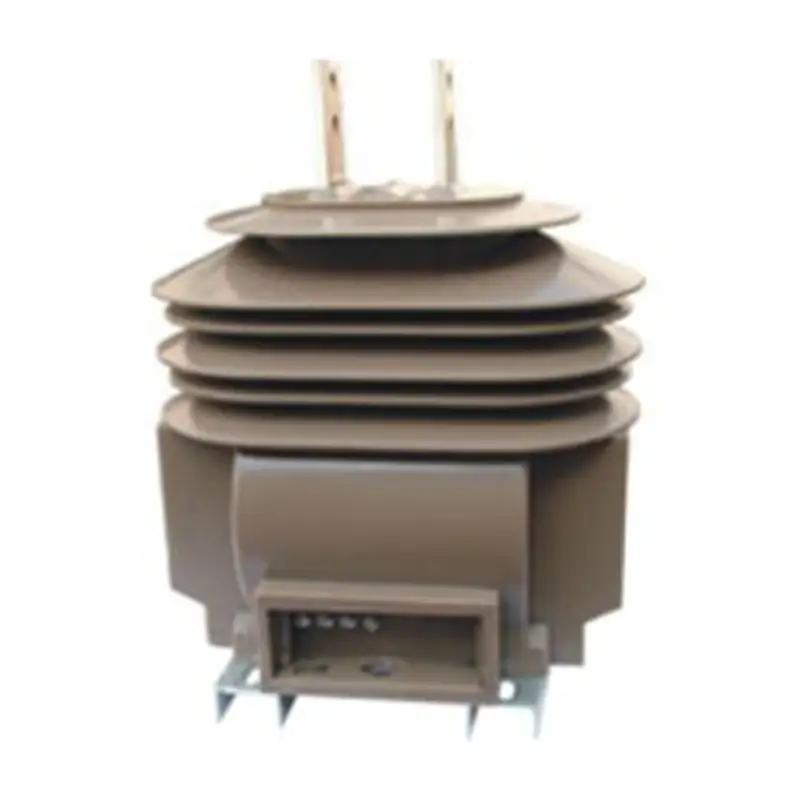

LZW-24 المحول الحالي 1
LZW-24 المحول الحالي 1

LZW-24 المحول الحالي

محولات أدوات التيار الداعمة LZW-24 مغلقة بالكامل ومصبوبة في راتنجات الإيبوكسي. تم تصميم المحولات لأنظمة الطاقة الكهربائية ذات التردد المقدر 50 هرتز / 60 هرتز والجهد المقدر 35 كيلو فولت. يتم استخدامها للتركيب في الهواء الطلق. أداء المنتجات يتوافق مع معايير IEC60044-1 وGB1208-2006. يتم تطبيق المنتجات على قياس الطاقة الكهربائية والتحكم في الجهد وحماية التتابع

    وجه الفتاة...!

    لا توجد بيانات المنتج.

    الذهاب إلى الصفحة الرئيسية

    نموذج

    未标题-1 (6)

    محول الصك الحالي

    المواصفات الفنية

    1. مستوى العزل المقدر: 24/65/125 كيلو فولت؛

    2. درجة الحرارة المحيطة: -45 درجة مئوية ~ 40 درجة مئوية؛

    3. فئة التلوث:الرابع؛

    4. استخدام راتنجات الايبوكسي المستوردة في الهواء الطلق للصب.

    5. التردد المقدر: 50 هرتز أو 60 هرتز؛

    6. تصنيف تيار اللف الثانوي: 5A أو 1A؛

    7. يمكننا صنع محولات تيار عالية الدقة تبلغ 0.2S أو 0.5S للقياس

    1502176188201085148 - 副本
    1502244698523039934 - 副本

    ميزة الهيكل

    1. يتم صب النوى واللفات معًا في راتنجات الايبوكسي.

    2. يتم تصنيع قلوب المحولات من مادة مغناطيسية عالية الجودة.

    3. يتم تثبيت المحول على لوحة القاعدة بأربعة براغي.

    4. يوجد المشبك المؤرض المثبت بمسامير على لوحة قاعدة المحول.

    5. المحطات الثانوية مغطاة بغطاء واقي.

    6. كمستوى عال من العزل، يمكن أن يعمل بشكل طبيعي في حالة الرطوبة والتلوث الثاني.

    7. يتم صب النوى واللفات معًا.

    8. ثلاث طرق اختيارية للتثبيت، تتوافق مع إصدار المنتج من A/B/C.

    9. يتم تمييز أطراف مخرج الملف الأولي والملف الثانوي على التوالي على أنها P1 وP2 وS1 وS2.

    10. الحالة التي يمر فيها التيار الأساسي من P1 إلى P2 ويتدفق التيار الثانوي من S1 إلى S2 عبر دائرة خارجية، تسمى قطبية طرحية. لا ينبغي أن تكون الدائرة الثانوية مفتوحة عندما يتدفق التيار الأساسي. خلاف ذلك، سيتم توليد الجهد العالي.

    11. تم تجهيز المحولات بملفات أولية ولفائف ثانوية. ويتم تثبيت اللفات على قضيب الحديد الأساسي عن طريق الصب،

    12. بالنسبة للملفين الثانويين، الأول إما لأغراض القياس أو الحماية؛ والآخر هو توصيله باتصال دلتا مفتوح في نظام ثلاثي الطور.

    13. يتم عزل مخرج اللف الأساسي عن الأرض إلى مستوى مماثل.

    14. اللوحة الطرفية الثانوية مغطاة بغطاء شفاف مصنوع من البلاستيك.

    المواصفات الفنية

    تصنيف
    الجهد

    تصنيف
    حاضِر
    نسبة

    فئة
    مزيج

    فئة الدقة و
    الإخراج المقدر (VA)

    تم التقييم بـ 1 ثانية،
    وقت قصير
    الحرارية
    حاضِر

    الحد من الإخراج
    (VA)

    تصنيف
    عازلة
    المستوى (كيلو فولت)

    0.2

    0.2S

    0.5

    5P15

    24

    50-75/5

    0.2/0.5
    0.2/5P15
    0.5/5P15
    0.5/5P15

    20
    أو
    30

    10
    أو
    15

    30
    أو
    40

    30
    أو
    40

    8.4

    21

    43

    100-200/5

    150

    375

    300-600/5

    100

    250

    800-1000/5

    100

    250

    1250-1500/5





    40
    أو
    50

    40
    أو
    50

    140

    350

    2000/5

    240

    600

    البعد المخطط التفصيلي

    未标题-2 (4)
    未标题-2 (4)
